澳門雙喇叭口防水電纜電線鎖緊接頭銅鍍鎳填料函金屬索頭規格齊全
分類：澳門金屬電纜防水接頭
型號：BL
品牌：ATR
產地：寧波市奉化區
廠家：奉化市安泰爾電器有限公司
產品詳情
產品概述

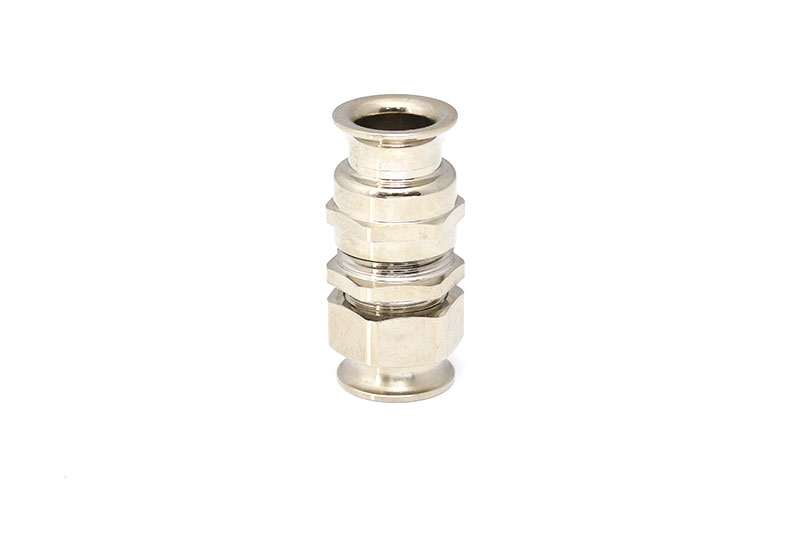

本款產品為雙喇叭口金屬電纜防水接頭(如下圖所示)，即上下兩面都是喇叭口，在電纜線的進出時更加有效的起到保護作用；還有一種為單喇叭口，即單面喇叭口另一面為六角式鎖緊螺母；可按客戶的設計空間來選擇款式。
結構圖
技術參數
BL-M 公制螺紋
| 規格型號 | 螺紋規格 | 卡口范圍 | 螺紋外徑 | 螺紋長度 | 箱體孔徑 | 對邊 |
| BL-M20 | M20*1.5 | 10-14 | 20 | 8 | 20.2 | 24 |
| BL-M25 | M25*1.5 | 10-14 | 25 | 8 | 25.2 | 28 |
| BL-M25 | M25*1.5 | 12-16 | 25 | 8 | 25.2 | 28 |
| BL-M25 | M25*1.5 | 13-18 | 25 | 8 | 25.2 | 28 |
| BL-M32 | M32*1.5 | 16-22 | 32 | 9 | 32.2 | 34 |
| BL-M32 | M32*1.5 | 18-25 | 32 | 10 | 32.2 | 40 |
| BL-M40 | M40*1.5 | 22-32 | 40 | 10 | 40.2 | 48 |
| BL-M50 | M50*1.5 | 32-38 | 50 | 11 | 50.2 | 57 |
| BL-M63 | M63*1.5 | 37-44 | 63 | 12 | 63.2 | 70 |
BL-P 公制螺紋
| 規格型號 | 螺紋規格 | 卡口范圍 | 螺紋外徑 | 螺紋長度 | 箱體孔徑 | 對邊 |
| BL-PG16 | PG16 | 10-14 | 22.5 | 8 | 22.7 | 30 |
| BL-PG21 | PG21 | 13-18 | 28.3 | 8 | 28.5 | 36 |
| BL-PG29 | PG29 | 18-25 | 37 | 9 | 37.2 | 48 |
| BL-PG36 | PG36 | 24-32 | 47 | 9 | 47.2 | 58 |
| BL-PG42 | PG42 | 32-38 | 54 | 10 | 54.2 | 67 |
| BL-PG48 | PG48 | 37-44 | 59.3 | 10 | 59.5 | 72 |
