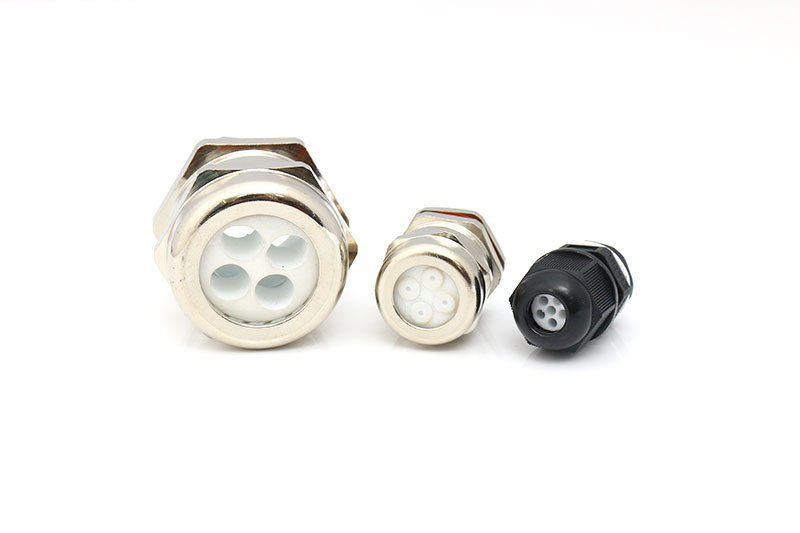

綏化多孔防水格蘭頭兩孔三孔可定制金屬防爆電纜固定接頭
分類：綏化防爆格蘭頭
型號：HSM/n*d
品牌：ATR
產地：寧波市奉化區
廠家：奉化市安泰爾電器有限公司
產品詳情
產品概述
材 料：外部金屬為黃銅鍍鎳;內部芯套為尼龍PA66;密封件為丁腈橡膠
防護等級：在規定的卡口范圍內，使用合適的O型密封圈，防護等級可達到IP68
溫度范圍：-40℃到+100℃，短時間可以達到+120℃
注：可根據客戶需求定制通過ROHS認證的接頭產品
結構圖
技術參數
HSM-M/n*d 公制螺紋
| 規格型號 | 螺紋規格 | 卡口范圍 | 螺紋外徑 | 螺紋長度 | 扳手尺寸 | 包裝單位 |
| HSM-M16/4*3.2 | M16*1.5 | 1.5-3.2 | 16 | 7 | 18 | 50 |
| HSM-M16/2*4 | M16*1.5 | 1.6-4 | 16 | 7 | 18 | 50 |
| HSM-M18/2*4 | M18*1.5 | 1.6-4 | 18 | 7 | 20 | 50 |
| HSM-M20/2*6 | M20*1.5 | 2.5-6 | 20 | 7 | 22 | 50 |
| HSM-M20/4*5.2 | M20*1.5 | 3-5.2 | 20 | 7 | 22 | 50 |
| HSM-M20/5*3 | M20*1.5 | 1.5-3.0 | 20 | 7 | 22 | 50 |
| HSM-M22/2*6 | M22*1.5 | 2.5-6 | 22 | 7 | 24 | 50 |
| HSM-M22/4*5.2 | M22*1.5 | 3-5.2 | 22 | 7 | 24 | 50 |
| HSM-M25/3*8 | M25*1.5 | 5-8 | 25 | 7 | 30 | 25 |
| HSM-M32/4*9 | M32*1.5 | 5-9 | 32 | 8 | 40 | 12 |
| HSM-M40/4*12 | M40*1.5 | 10-12 | 40 | 9 | 45 | 5 |
| HSM-M40/3*14 | M40*1.5 | 12-14 | 40 | 9 | 45 | 5 |
| HSM-M63/3*13 | M63*1.5 | 10-13 | 63 | 10 | 70 | 1 |
| HSM-M63/4*19 | M63*1.5 | 17-19 | 63 | 10 | 70 | 1 |
注：可根據客戶產品的孔徑大小進行開發。
HSM-P/n*d PG制螺紋
| 規格型號 | 螺紋規格 | 卡口范圍 | 螺紋外徑 | 螺紋長度 | 扳手尺寸 | 包裝單位 |
| HSM-P9/4*3.2 | PG9 | 1.5-3.2 | 15.2 | 7 | 18 | 50 |
| HSM-P9/2*4 | PG9 | 1.6-4 | 15.2 | 7 | 18 | 50 |
| HSM-P11/2*4 | PG11 | 1.6-4 | 18.6 | 7 | 20 | 50 |
| HSM-P13.5/2*6 | PG13.5 | 2.5-6 | 20.4 | 7 | 22 | 50 |
| HSM-P13.5/4*5.2 | PG13.5 | 3-5.2 | 20.4 | 7 | 22 | 50 |
| HSM-P16/2*6 | PG16 | 2.5-6 | 22.5 | 7 | 24 | 50 |
| HSM-P16/4*5.2 | PG16 | 3-5.2 | 22.5 | 7 | 24 | 50 |
| HSM-P21/3*8 | PG21 | 5-8 | 28.3 | 7 | 30 | 25 |
| HSM-P29/4*9 | PG29 | 5-9 | 37 | 8 | 40 | 12 |
| HSM-P36/4*12 | PG36 | 10-12 | 47 | 9 | 50 | 5 |
| HSM-P36/3*14 | PG36 | 12-14 | 47 | 9 | 50 | 5 |
| HSM-P48/3*13 | PG48 | 10-13 | 59.3 | 10 | 65 | 1 |
| HSM-P48/4*19 | PG48 | 17-19 | 59.3 | 10 | 65 | 1 |
注：可根據客戶產品的孔徑大小進行開發。
